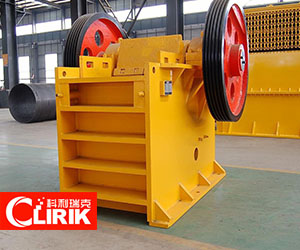

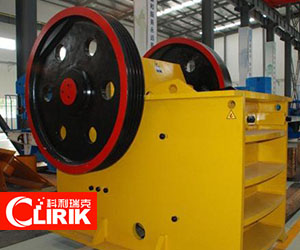

歐版顎式破碎機結構組成：
歐版顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
歐版顎式破碎機工作中需要注意的事項：
1、歐版顎式破碎機使用之前一定要檢查破碎腔中是否有異物存在，當有一些異物存在時，就要及時的清理掉再啟動機器，否則的話就都會因?yàn)閱?dòng)時負荷過大而損壞電機。
2、歐版顎式破碎機害怕的就是在加料過程中加料量不均勻，尤其是當加料量突然加大時，就會因?yàn)樨?fù)荷過大而燒壞電機。
3、當需要停止生產時，要首先停止給料然后在停止歐版顎式破碎機的運轉。因?yàn)槿绻韧Ｖ惯\(yùn)轉就會在機器內存著大量的未加工的礦石物料，這些物料會對機器零件造成損壞，同時當再次啟動時會使機器負荷過大。
4、在使用歐版顎式破碎機生產時要及時地發現機器是否有異常的響動或者是其他的異常情況。發現之后要及時的檢出原因并及時的修理，不要讓機器帶病工作。
歐版顎式破碎機破碎方式為曲動擠壓型，運作原理主要模擬動物的兩顎運動。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。
歐版顎式破碎機性能特點：
1、破碎腔深而且無死區，提高了鄂破進料能力與產量。
2、其破碎比大，產品粒度均勻。
3、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性。
4、潤滑系統安全可靠，部件更換方便，保養工作量小。
5、結構簡單，工作可靠，運營費用低。
6、設備節能，單機節能15%～30%，系統節能一倍以上。
7、排料口調整范圍大，可滿足不同用戶的要求。
8、噪音低，粉塵少。
技術參數：
| 型號Model | 進料口尺寸 | 進料粒度 （mm） | 排料口調整范圍 | 功率 （KW） | 入產量（t/h） |
|---|---|---|---|---|---|
| PE150x250 | 150x250 | 125 | 10-40 | 5.5-7.5 | 1-5 |
| PE200x350 | 200x350 | 125 | 15-40 | 7.5-11 | 5-16 |
| PE250x400 | 250x400 | 210 | 20-60 | 15-18.5 | 5-20 |
| PE400x600 | 400x600 | 350 | 40-100 | 30-37 | 15-60 |
| PE500x750 | 500x750 | 425 | 50-100 | 45-55 | 40-100 |
| PE600x900 | 600x900 | 480 | 65-160 | 55-75 | 60-140 |
| PEX250x350 | 250x350 | 210 | ≤12 | 15-18.5 | 5-10 |
| PEX250x1000 | 250x1000 | 210 | 25-60 | 30-37 | 16-50 |
| PEX250x1200 | 250x1200 | 210 | 25-60 | 37-45 | 20-60 |
| PEX300x1300 | 300x1300 | 250 | 25-105 | 75 | 20-90 |
